Popis

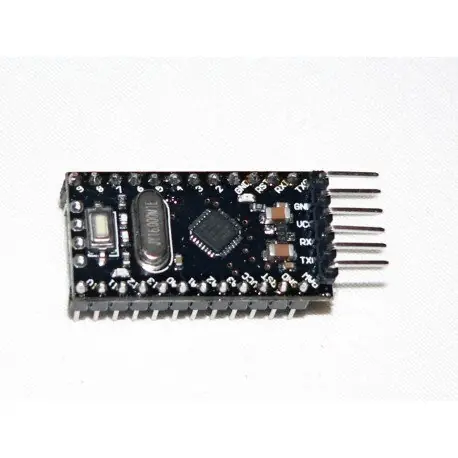

Minimalizovaná verze Arduino Pro Mini s ATmega168, která obsahuje také tlačítko RESET, jednu LED kontrolku zapnutí aj.
Dodáváme s nepřipájenými kontakty!
Jedna z nejmenších vývojových desek se svými rozměry a uspořádáním pinů se výborně hodí jako modul do různých elektronických konstrukcí.
Deska neobsahuje integrovaný programátor a pro naprogramování je potřeba použít některý USBUART převodník. Po softwarové stránce se deska programuje přes integrované vývojové prostředí Arduino IDE, které nabízí jednoduchý a přehledný programovací jazyk WIRING.
Tato deska je vhodná, jak pro začínající, tak pro pokročilé a díky své univerzálnosti se dá použít téměř v každém projektu.
Specifikace:
Mikrokontroler ATmega168P
- Frekvence CPU až 20MHz
- FLASH 32KB
- EEPROM 1KB
- SRAM 2KB
- 14x digital I/O
- 1x 10-bit ADC 6 kanálů
- 6 PWM kanálů
- 2x 8-bit časovačoddělený Prescaler + Compare Mode
- 1x 16-bit časovačoddělený Prescaler + Compare Mode + Capture Mode
- 1x programovatelný Watchdog časovač s odděleným integrovaným oscilátorem
- 1x USART
- 1x SPI
- 1x I2C
- 1x analogový komparátor
- 1x obvod reálného časuRTC s odděleným oscilátorem
- Interrupt a Wake-up při změně úrovně na pinu
- Oscilátory, reset a správa napájení:
- Napájení: 1,85,5V
- Reset při zapnutí napájení (Power-on Reset) a programovatelný detektor nízkého napětí (Brown-out)
- Externí až 20MHz oscilátor pro CPU
- Interní 8MHz oscilátor pro CPU
- Interní oscilátor pro RTC
- Režim nízké spotřeby:
- Idle, ADC Noise Reduction, Power-save, Power-down, Standby a Extended Standby
Vývojová deska
- Rozměry desky: 34mm x 18,5mm. Rozteč pinů odpovídá standartnímu 24pin DIP pouzdrubreadboard friendly
- Vstupní napětí: 716V nebo 5V
- Zdroj: 5Vmaximální proudový odběr 100mA
- Resetovací tlačítko
- 16MHz krystal
- Integrovaná LEDPower
- Integrovaná LEDL ovládaná programově
- Deska se napájí pomocí napájecích pinů, nebo z připojeného USBUART převodníku
- Váha: 11g
Upozornění:
Výrobek může vyžadovat odbornou montáž, není samostatně funkčním celkem.
