Popis
Design a výkon

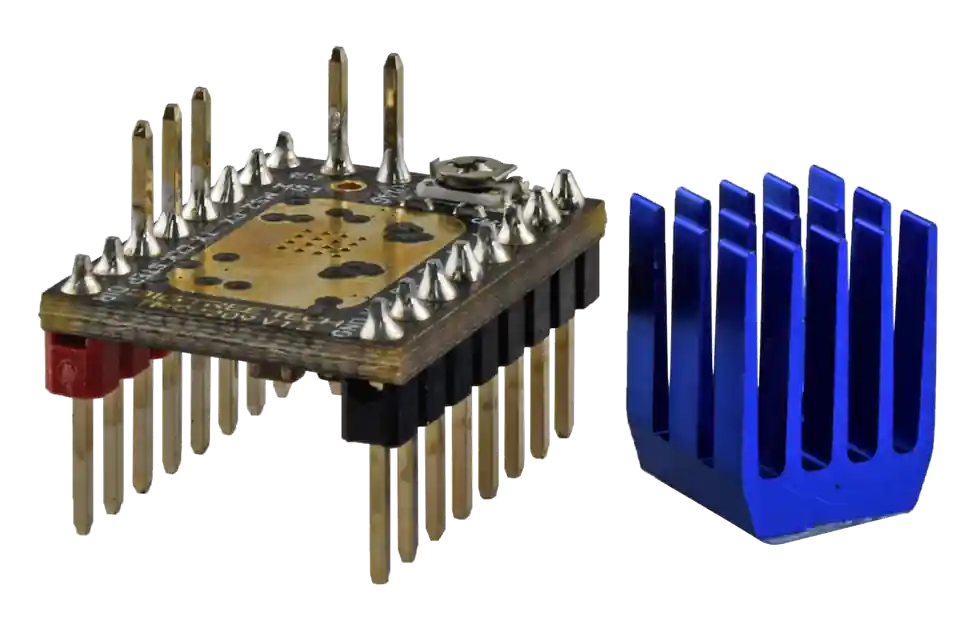

TMC2209 je navržen pro zlepšení řízení pohybu v systémech založených na krokových motorech. S rozsahem vstupního napětí mezi 4,75 V a 29 V a jmenovitým RMS proudem kolem 2,0 A (špičkově až 2,8 A) poskytuje spolehlivý točivý moment a stabilitu pro většinu motorů 3D tiskáren. Jeho efektivní architektura minimalizuje hromadění tepla a zajišťuje plynulý výkon i při trvalém zatížení.
Tichý provoz a přesnost
Klíčovou výhodou TMC2209 je jeho výjimečně tichý provoz, dosažený díky technologii StealthChop2. To umožňuje motorům běžet téměř neslyšně, což je ideální pro domácí a kancelářské prostředí. Pro vyšší výkonnostní požadavky poskytují interpolace SpreadCycle a MicroPlyer přesný pohyb bez vibrací s až 256 mikrokroky, což zlepšuje kvalitu tisku a plynulost pohybu.
Pokročilé funkce a integrace
Ovladač podporuje jak standardní signály STEP/DIR, tak komunikaci UART pro flexibilní nastavení a ovládání. Prostřednictvím UART mohou uživatelé přistupovat k pokročilým funkcím, jako je konfigurace, diagnostika a bezsenzorové navádění (homing) pomocí technologie StallGuard4. Jeho pinově kompatibilní design umožňuje jednoduché upgrady ze starších ovladačů bez velkých změn kabeláže nebo desky.
Aplikace a kompatibilita
TMC2209 je široce používán v 3D tiskárnách, CNC systémech a robotických aplikacích, kde jsou klíčové nízká hlučnost, plynulý pohyb a efektivita. Je spolehlivou volbou pro každého, kdo chce vylepšit svůj pohybový systém moderní, tichou technologií ovladačů.
