Popis

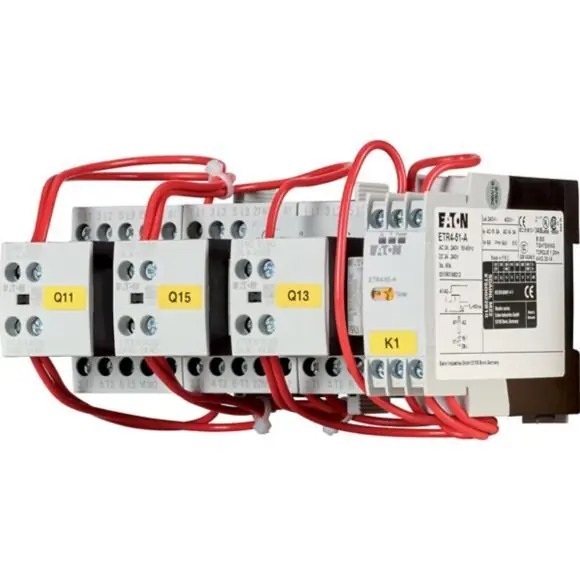

Stykačová kombinace Y-D, Aplikace: Kombinace stykačů pro spouštění motorů ve hvězdě-trojúhelníku, Četnost spínání: max. 30 rozběhů za hodinu, Kategorie užití: AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 16 A, Max. výkon pro třífázové motory, 50 – 60 Hz AC-3 220 V 230 V: P= 4 kW, 380 V 400 V: P= 7.5 kW, 500 V: P= 7.5 kW, 660 V 690 V: P= 7.5 kW, Max. doba přepnutí: 20 s, Ovládací napětí: 110 V 50 Hz, 120 V 60 Hz, Druh proudu AC/DC: AC ovládání, Jednotlivé komponenty kombinace Síťový stykač Q11: DILM9-10, + DILA-XHI20, Stykač pro spínání do trojúhelníku Q15: DILM9-01, + DILA-XHI20 Typ, Stykač pro spínání do hvězdy Q13: DILM7-01, + DILA-XHI20 Typ, Časové relé K1: ETR4-51 Typ, poznámka: Vhodné také pro motory třídy účinnosti IE3., Zařízení třídy IE3 jsou na obalu označeny logem.
